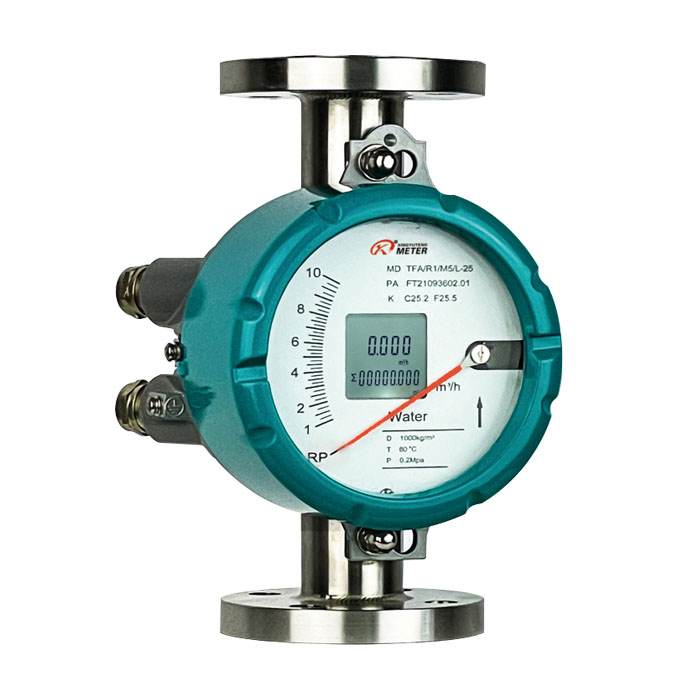

金属管转子流量计主要由测量系统和指示系统两部分组成

测量系统由金属锥管和可以在锥管中上下移动的转子组成

介质由下至上流过锥管，转子在流体外力作用下调整位置，形成浮力F、推力P、转子重力G的平衡，即G=P+F时，转子会稳定的停留在一个位置

当转子稳定在一个位置时通过磁耦合系统带动指针，在刻度盘上指示此时的流量

测量系统内转子的位置决定流量的示值

最程比：标准型10:1

准确度等级：标准远传型1.5级

仪表口径：标准型DN15-DN100

压力等级：标准型DN15-DN50/PN4.0MPa:DN80-DN100/PN1.6MPa

测量范围：水:20℃（25-100000/h;空气0.1MPa、20℃ 0.7-1800m/h)
