解决方案Solution

锅炉汽水水质智能管控系统

锅炉炉水加药一般由化验人员现场取样化验分析后，人工控制加药，不能实时监控炉水水质变化，造成锅炉、汽轮机效率下降，换热管、汽轮机叶片结垢或腐蚀，严重时出现爆管等事故造成主机设备长时间停运。经过长期试验研究，通过在线监测仪表，在线监测锅炉炉水水质，根据锅炉水质精准进行加药、排污，确保锅炉水质处于最佳状态，提高设备运行效率。

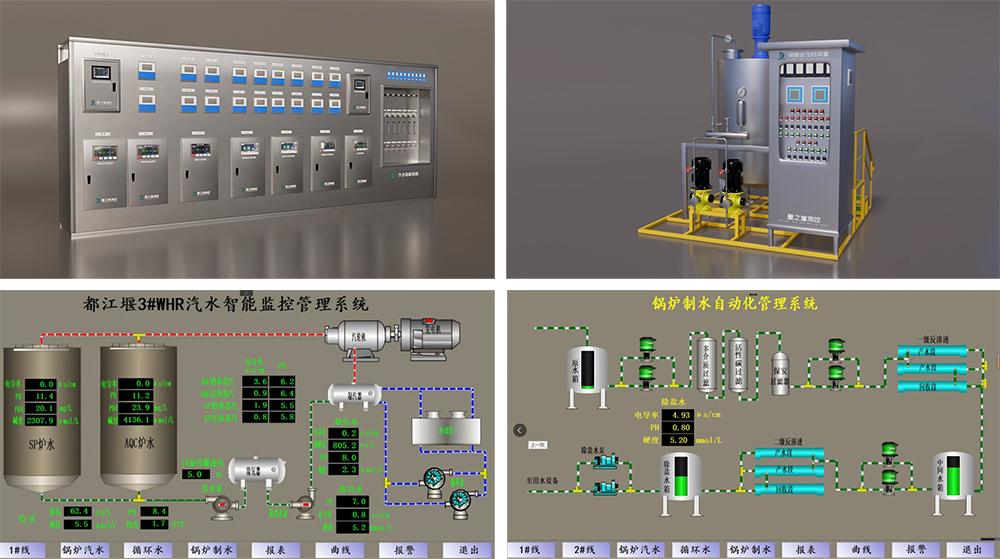

系统组成

取样系统：通过取样系统将锅炉系统炉水、蒸汽、给水、凝结水、软化水等样品连续自动取样。取样系统对水样进行恒温、恒流、恒压和过滤处理。

在线监测仪表

水样通过取样系统处理后，在线仪表自动取样监测水质情况，可根据客户要求可对水样硬度、碱度、磷酸根、二氧化硅、钠离子、电导率、PH、氯根、溶氧、联氨、浊度等数据进行在线监测，并将数据上传控制室。

控制系统

系统根据在线仪表监测数据，自动控制加药时间和锅炉排污量，实现炉水自动加药排污，确保锅炉水质处于最佳状态。

仪表配置

监测源	监测指标	选配指标
除盐水软化水	硬度、PH、电导率	总铁、浊度
凝结水	硬度、PH、电导率	溶解氧、总铁、浊度
锅炉给水	硬度、PH、电导率、溶解氧、浊度	总铁、氯离子
锅炉炉水	总碱度、磷酸根、电导率、PH	浊度
饱和蒸汽	PH、电导率	二氧化硅、钠离子
过热蒸汽	PH、电导率	二氧化硅、钠离子

技术指标

测量指标	方法依据	执行标准	测量范围	准确度	测量周期
硬度	滴定法	GB/T6909-2008	0.00~30.00mg/L	±5%	≤15min
总碱度	滴定法	GB/T 14419-93	0.00~10.00mmol/L	±5%	≤15min
磷酸根	磷钼蓝分光光度法	GB/T11893-89	0.00~150.00mg/L	±5%	≤20min
总铁	邻菲罗啉分光光度法	HJT 345—2007	0.00~50.00mg/L	±5%	≤30min
氯离子	滴定法	GB11896-89 HJ/T343-2007	0.00~8000.00mg/L	±5%	≤50min
二氧化硅	硅钼蓝分光光度法	GB/T 12149-2017	10.00~1000.0ug/L	±5%	≤30min
量程可根据现场水质进行定制调整
校准周期	定期手动校准或自动校准
维护周期	3个月
输出信号	RS232、RS485、TCP/IP、4～20mA
电源适应性	AC220V±10%频率50±1%Hz
环境适应性	温度5～40℃,相对湿度≤90%(不结露)

解决问题

系统根据在线仪表监测数据，自动控制加药时间和锅炉排污量，实现炉水自动加药排污，确保炉水质处于最佳状态。

产品特点

模块化、自动化、准确控制、中控管理。
